ZB-WXZ196微机消谐装置

概述

电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，ZB-WXZ系列微机消谐装置是保定众邦电气有限公司研制开发的一种消谐装置。本装置利用高性能单片机作为检测、控制的核心元件。具有运算速度快，性能稳定，抗干扰能力强等优点。使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。

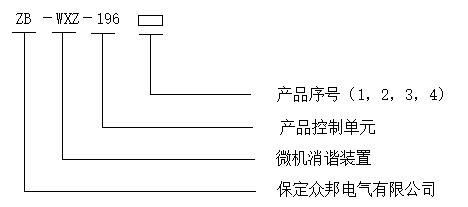

型号说明

工作原理

本装置采用高性能的单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（固态继电器）处于阻断状态，对系统运行不产生影响。当PT开口电压大于30V时，系统出现故障。消谐装置开始对此信号进行数据采集，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。如果当前是铁磁谐振，系统立即启动消谐电路，使固态继电器导通，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记录、存贮，并自动报警、显示谐振信息（时间、频率、电压值）。如果电路是过电压或单相接地故障，微机系统检测后，分别给出显示和报警，并记录、存贮有关故障信息。CPU系统处理完，返回起始状态，并继续检测电路中的状态。

使用条件

▶ 工作电源：电源：交流或直流85-245V（其他情况可特殊定做）；

▶ 环境温度：-20 ～+60℃；环境湿度：不大于85%；

▶ 海拔高度：不超过3500米；

▶ 大气条件：大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质；

▶ 可消谐振：17Hz（1/3分频），25Hz（1/2分频），50Hz（工频），150Hz（3倍频）；

装置特点

▶ 适用于35kV以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；

▶ 无需整定和调试，开机自检后自动进入运行状态，设备维护量低；

▶ 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；

▶ 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；

▶ 可存储30种故障信息供追忆和显示；

▶ 可以配置通信接口（RS485接口）。
