ZB-CK9800开关柜智能操控装置

概述

ZB-CK9800开关柜智能操控装置是我公司根据国家电力行业"五防"的要求而开发研制，是一种新型、多功能的开关柜智能操控装置，主要用于3-35KV 户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。本装置具有一次回路动态模拟图、断路器位置指示、手车位置指示、开关状态、接地刀闸位置指示、弹簧储能状态、高压带电指示、电磁闭锁、温湿度控制、语音提示、远方/ 就地开关、分合闸开关、照明/ 储能开关、RS485 和风机输出等多项功能于一体。取代一次回路模拟图、带电显示器、手动自动加热控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示等多种功能，可根据客户的不同需求，设计不同的功能组合，人机界面好，信息丰富，操作简便。安装方式采用嵌入式，通过安装支架将其固定。用选用时只需提供一次系统方案图、转换开关接点和相应功能要求即可。

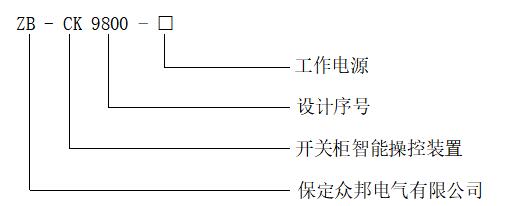

型号说明

使用条件

▶ 环境温度：-20 ～+60℃；环境湿度：不大于85%；

▶ 海拔高度：不超过3500米；

▶ 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

▶ 使用条件：适用于户内，使用于50Hz和60Hz系统中；

技术参数

▶ 工作电源：装置电源：交流220V或者直流220V（其他情况可特殊定做）；负载电源（加热器及风机）：交流220V；

▶ 装置功耗：≤15VA；

▶ 抗电强度：外壳与端子间≥AC2000V；

▶ 绝缘性能：外壳与端子间≥100MΩ；

▶ 温湿度测量范围，精度：-20℃-120℃, 温度±2℃；

▶ 温湿度测量范围，精度：0%RH-95%RH， 湿度±5%RH；

▶ 通讯:RS485，波特率9600bps；

▶ 通讯协议：MODBUS
